近日，由浙江海洋大学海天智能物联网实验室团队与深圳市楷客科技有限公司研发的图案传输模块，在TurMass™通信技术的基础上成功完成了图片传输测试。通过多样化场景的图传测试，证明了TurMass™通信技术卓越的可靠性与稳定性。
TurMass™低功耗无线图传系统包括采集端模组（发射端）和控制端模组（接收端）。系统采用TurMass™无线低功耗广域网技术，基于P2P实现JPEG压缩编码格式图片的传输，并在客户端将无线数据帧重组和解码还原图片。
测试设备

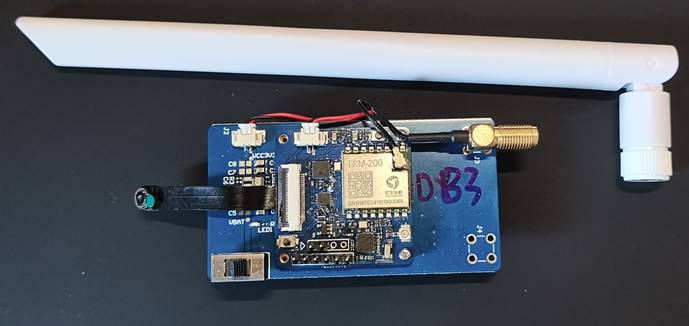

图1采集端

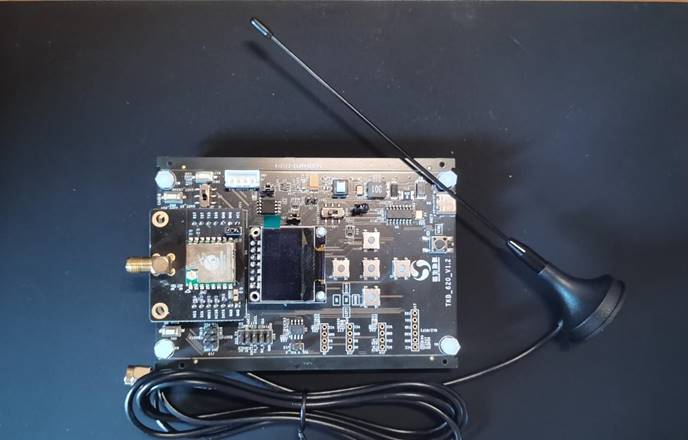

图2接收端

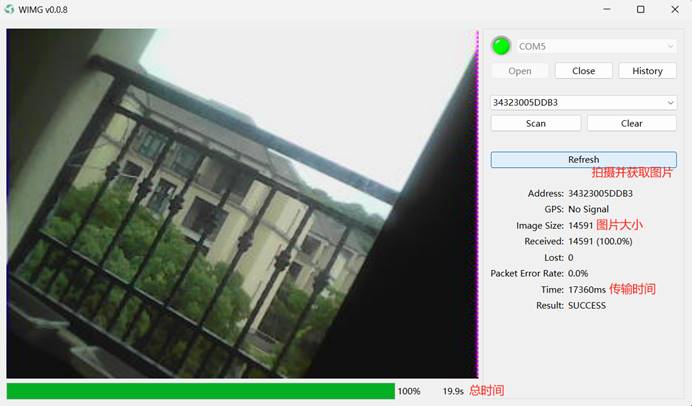

图3上位机（WIMG软件）
测试流程
一、初始设置：

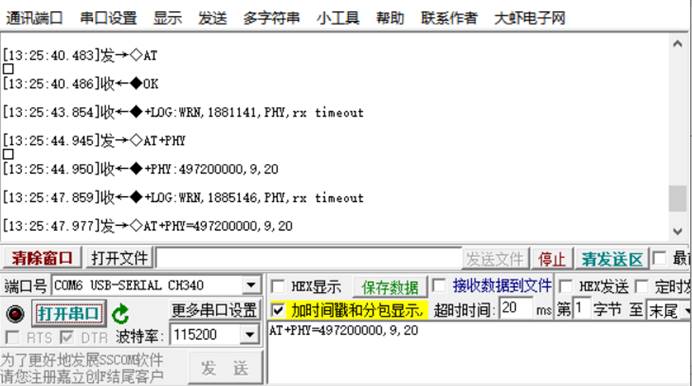

图4SSCOM调试
使用SSCOM串口调试工具，通过AT指令对开发板进行参数查询及调整，确保设备配置正确。将接采集端上电，接收端连接电脑并打开上位机进行连接，就可以进行本次图传测试。
二、测试场景选定：

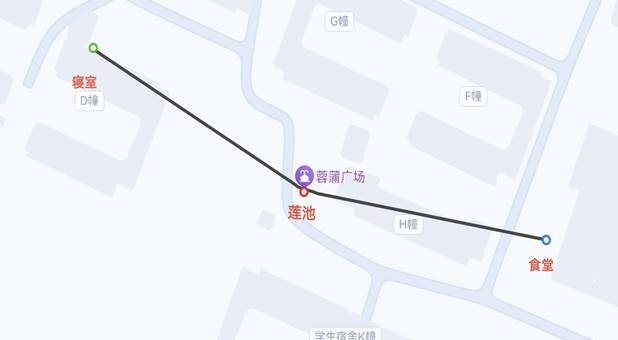

图5测试场景
每段直线路径大约100m，都是在有遮挡的情况下进行。本次测试三个点位，分别为宿舍、莲池、食堂。
三、测试记录：
在不同地点采取拍摄大小相同的图片经行对比，用来测试距离对传输速率的影响。在相同位置，采取不同大小的图片经行对比，用来测试不同图片大小对传输速率的影响。在测试中多次拍摄传输，选取大小分别为5000、9000、12000byte左右的图片各两组进行记录，并进行对比。
四、部分图片展示：

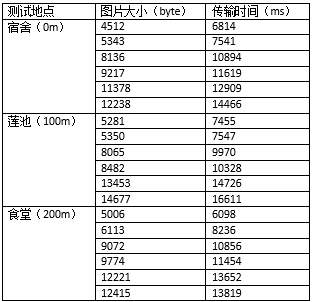

测试结果（接收点为宿舍）
结果分析
本次测试，图传设备在多种测试环境中，包括开阔地、城市街道以及有建筑遮挡的复杂环境中，均展现出强大的抗干扰能力。在这些不同的环境下，设备仍能保持稳定的传输性能，这意味着其能够有效抵御各种外部干扰因素的影响。在有建筑遮挡的测试环境中，信号的多径效应和衰落现象尤为明显。然而，图传设备在这些环境中依然表现出较好的传输性能，证明其具有优异的抗衰落特性。即使在信号质量较差的情况下，设备依然能够保证图像传输的可靠性和稳定性。可以得出此图传设备有着很强的抗干扰能力和抗衰落特性，对于各种复杂的场景都能保持稳定的传输性能。
测试总结
图传设备以其高效、可靠和便捷的特点，在多个行业中发挥着不可或缺的作用。基于TurMass™通信技术的图传设备设计轻巧、便携，易于安装和携带，适合移动作业和临时部署，极大地提高了信息传递的效率和质量。随着TurMass™通信技术的发展，我们也将继续深入研究基于TurMass™通信的图传技术，提升其在复杂环境中的传输能力和稳定性，对未来水下图传应用提供更多的便利。
